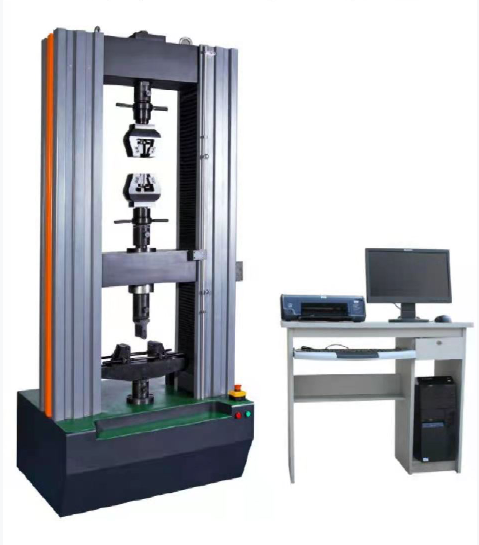

落地式門式抗彎電子萬能試驗機
一、產品概述：
WDW-50E/100E電子萬能試驗機(5噸/10噸))主要適用于線、繩、纏繞、鋼絲纏繞、編織袋、安全帶、硬質鋼絲、臺階拉伸、薄膜、金屬絲、金屬箔、放置纖維、紙張、復合材料、預制板、電線、電纜、膠貼、鋁塑管、彈簧、膠帶、接插件等材料的拉伸、撕裂等試驗。
濟南時代試驗機廠生產的該試驗機采用雙空間門式結構，標準為上空間拉伸，下空間壓縮、彎曲，拉壓空間可相互轉換。本電子萬能試驗機主機部分由四根導向立柱、上橫梁、中橫梁、工作臺組成落地式框架，調速系統安裝在工作臺下部。由調速精度高、范圍寬、性能穩定的日本松下交流伺服電機通過同步齒形帶減速系統帶動滾珠絲杠副旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸輔具（或壓縮、彎曲等輔具）上下移動，實現試樣的加荷與卸載。該結構保證機架有足夠的剛度，同時實現高效、平穩傳動。電子萬能試驗機主機主要零部件在加工中心進行加工，保證了主機的精度。滾珠絲杠為E5級。

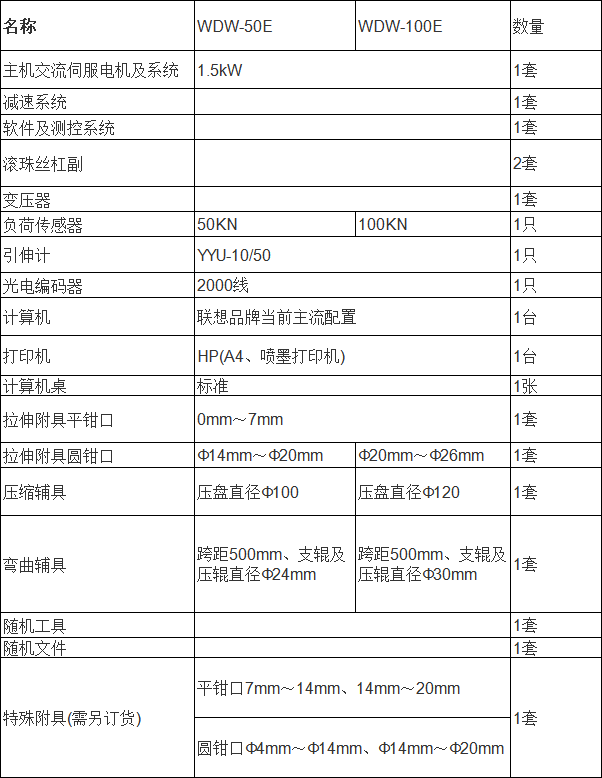

二、標準配置：
